Vous souhaitez remplacer un vieux train de pneus ou vous souhaitez changer les pneus d'une remorque et vous voulez comprendre les indications en lettres et en chiffres qui sont sur ces pneus ?
Vous avez certainement remarqué qu'il existe plusieurs types de marquage principaux sur vos pneus de tracteur, un marquage de dimensions qui est commun à tous les pneus récents et d'autres types de marquage qui sont différents et plus difficiles à comprendre. Voici un article pour vous guider et être sûr de faire le bon choix de dimension.
L'ETRTO (l'European Tyre and Rim Technical Organisation soit en français : l'organisation technique européenne du pneu et de la jante) a mis en place la norme ISO 5775 pour permettre de mieux comprendre les dimensions des pneus qui étaient auparavant assez imprécises, parfois en pouces, parfois en millimètres et très souvent différentes d'un fabricant à l'autre.
Cette norme ETRTO permet aujourd'hui d'avoir une certaine uniformité dans le marquage des pneus de tracteur. Il est par contre possible que vous ayez des pneus un peu anciens, ou de marque non connue, ou des pneus de remorques qui ne répondent pas encore à cette norme.
Vous devez donc comprendre ce marquage pour être sûr d'acheter son équivalent avec les bonnes dimensions dans la nouvelle norme.

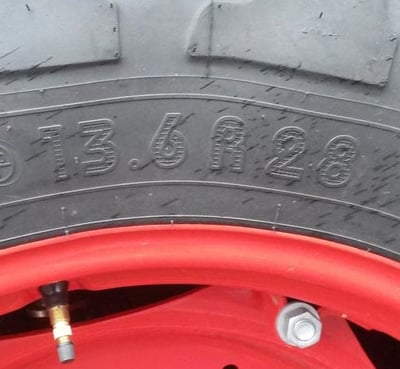

Vous avez une suite de chiffres qui correspond à peu près à ce qui est sur la photo ci-dessus :
13.6 R 28
ou 16.9 R 30
ou 12.4 R 28
ou bien encore 8.3 R 24
etc...
Le premier chiffre correspond à la largeur du pneu en pouces, soit pour la photo, le pneu présenté fait 13.6 pouces de large (largeur du boudin = distance comprise entre l'extérieur des flancs d'un pneu gonflé).
La lettre R correspond à Radial, il s'agit du type de structure interne du pneu (un tiret à la place du R correspond à un pneu à structure diagonale).
Le chiffre suivant, 28 sur la photo correspond au diamètre de la jante en pouces (1 pouce = 25,4 mm).

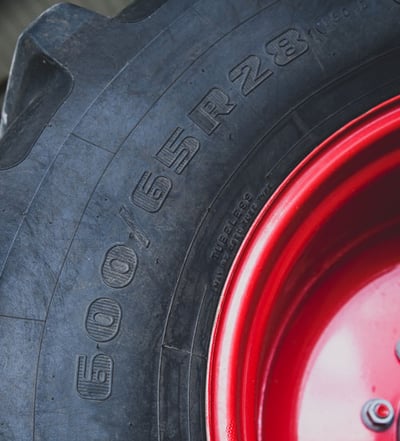

Il se compose d'une suite de chiffres et de lettres sous la forme suivante :
600/65 R 28
ou 460/85 R 38
ou 750/55 R 26
etc...
Le premier chiffre correspond à la largeur du pneu en millimètres, soit pour la photo, le pneu présenté fait 600 mm de large (largeur du boudin = distance comprise entre l'extérieur des flancs d'un pneu gonflé).
Le deuxième chiffre correspond à la hauteur du flanc c'est un pourcentage de la largeur, soit 65 pour la photo : 65% de 600 mm = 390 mm de hauteur de flanc. Ce chiffre correspond aux séries : série 50, série 60, série 65, série 80, etc. Plus ce chiffre est élevé, plus le flanc est haut.
La lettre R correspond à Radial, il s'agit du type de structure interne du pneu.
Le chiffre suivant, 28 sur la photo correspond au diamètre de la jante en pouces (1 pouce = 25,4 mm).
Ce tableau présente la dimension équivalente entre les anciens et les nouveaux marquages ainsi que différents choix de largeur de pneu sur une même jante (roues étroites ou pneus larges en fonction du type de travail à réaliser).
ETRTO | JANTE ∅ | DIMENSION DU PNEU | |||||
---|---|---|---|---|---|---|---|
Non millim. | Série 95 | Série 90 | Série 85 | Série 80 | |||
350 | 16 | 6,00-16 | 210/80R16 | ||||
390 | 16 | 7,50-16 | 250/80R16 | ||||
410 | 18 | 7,50-18 | 250/80R18 | ||||
450 | 20 | 9,5-20 | 260/80R20 | ||||
475 | 20 | 11,2-20 | 280/85R20 | ||||
500 | 20 | 12,4-20 | 320/85R20 | 340/80R20 | |||
500 | 24 | 9,5-24 | 240/85R24 | 250/85R24 | |||
525 | 24 | 11,2-24 | 280/85R24 | ||||
550 | 24 | 12,4-24 | 320/85R24 | ||||
550 | 28 | 9,5-28 | 240/85R28 | 250/85R28 | |||
575 | 24 | 13,6-24 | 340/85R24 | ||||
575 | 28 | 11,2-28 | 280/85R28 | 320/70R28 | |||
575 | 32 | 8,3-32 | 210/95R32 | ||||
600 | 24 | 14,9-24 | 380/85R24 | 420/70R24 | 460/70R24 | ||
600 | 28 | 12,4-28 | 320/85R28 | ||||
600 | 32 | 9,5-32 | 230/95R32 | ||||
625 | 24 | 16,9-24 | 420/85R24 | ||||
625 | 28 | 13,6-28 | 340/85R28 | ||||
625 | 32 | 270/95R32 | |||||
625 | 36 | 8,3-36 | 210/95R36 | ||||
650 | 28 | 14,9-28 | 230/95R32 | 380/85R28 | |||
650 | 32 | 12.4-32 | 320/85R32 | ||||
650 | 36 | 9,5-36 | 230/95R36 | 270/80R36 | |||
650 | 40 | 7,2-40 | 180/95R40 | ||||
675 | 28 | 16,9-28 | 420/85R28 | ||||
675 | 30 | 14,9-30 | 380/85R30 | ||||
675 | 32 | 320/90R32 | |||||
675 | 34 | 320/85R34 | |||||
675 | 36 | 11,2-36 | 270/95R36 | ||||
675 | 38 | 9,5-38 | 230/95R38 | ||||
700 | 30 | 16,9-30 | 420/85R30 | ||||
700 | 36 | 12,4-36 | 320/85R36 | ||||
700 | 38 | 11,2-38 | 210/95R36 | 270/95R38 | 290/90R38 | ||
700 | 40 | 230/95R40 | |||||
750 | 26 | 23,1-26 | 28L26 | ||||
750 | 34 | 16,9-34 | 420/85R34 | ||||
750 | 38 | 13,6-38 | 15,5-38 | 340/85R38 | |||
750 | 42 | 11,2-42 | 270/95R42 | ||||
750 | 44 | 9,5-44 | 230/95R44 | ||||
775 | 34 | 18,4-34 | 460/85R34 | ||||
775 | 38 | 14,9-38 | 380/85R38 | ||||
775 | 42 | 12,4-42 | 230/95R44 | 300/95R42 | |||
775 | 44 | 270/95R44 | |||||
800 | 30 | 23,1-30 | 230/95R44 | ||||
800 | 38 | 16,9-38 | 420/85R38 | ||||
800 | 42 | 320/90R42 | |||||
800 | 46 | 270/90R46 | |||||
800 | 48 | 9,5-48 | 230/95R48 | ||||
825 | 34 | 20,8-34 | 23,1-34 | ||||
825 | 38 | 18,4-38 | 460/85R38 | ||||
825 | 46 | 12,4-46 | 270/95R46 300/95R46 | 320/90R46 | |||
825 | 48 | 270/95R48 | |||||
825 | 50 | 270/85R50 | |||||
875 | 32 | 30,5LR32 | |||||
875 | 38 | 20,8-38 | 520/85R38 | ||||
875 | 42 | 18,4-42 | 460/85R42 | 480/80R42 | |||
875 | 46 | 380/90R46 | 420/80R46 | ||||
875 | 48 | 13,6-48 | 340/85R48 | ||||
875 | 50 | 300/95R50 | 300/90R50 320/90R50 | ||||
925 | 32 | 680/85R32 | |||||
925 | 42 | 20,8-42 | 520/85R42 | ||||
925 | 46 | 18,4-46 | 460/85R46 | ||||
925 | 52 | 300/95R52 | |||||
925 | 54 | 270/95R54 | 320/90R54 | ||||
975 | 38 | 650/85R38 | |||||
975 | 46 | 20,8-46 | 520/85R46 | ||||
975 | 50 | 480/80R50 | |||||
1025 | 38 | 710/85R38 |
ETRTO | JANTE ∅ | DIMENSION DU PNEU | |||||
---|---|---|---|---|---|---|---|
Non millim. | Série 75 | Série 70 | Série 65 | ||||
330 | 16 | 200/70R16 | |||||
340 | 16 | 240/65R16 | |||||
350 | 16 | 6,00-16 | 240/70R16 | 260/65R16 | |||
360 | 16 | 6,50-16 | 260/70R16 | 280/65R16 | |||
390 | 16 | 7,50-16 | 280/70R16 | 300/65R16 | 320/65R16 | ||
390 | 18 | 260/70R18 | |||||
400 | 16 | 300/70R16 | |||||
410 | 18 | 7,50-18 | 280/70R18 | 300/65R18 | 320/65R18 | ||
410 | 20 | 260/70R20 | |||||
425 | 18 | 10,5/80-18 | 300/70R18 | 340/65R18 | |||
425 | 20 | 7,50-20 | 280/70R20 | ||||
450 | 20 | 9,5-20 | 300/70R20 | 340/65R20 | |||
475 | 20 | 11,2-20 | 320/70R20 | ||||
500 | 20 | 12,4-20 | 340/75R20 | 360/70R20 | 420/65R20 | ||
500 | 24 | 9,5-24 | 300/70R24 | ||||
525 | 20 | 13,6-20 | 380/75R20 | 380/70R20 | 440/65R20 | ||
525 | 24 | 11,2-24 | 320/70R24 | ||||
550 | 24 | 12,4-24 | 360/70R24 | 420/65R24 | |||
550 | 28 | 9,5-28 | 340/65R28 | ||||
575 | 24 | 13,6-24 | 380/70R24 | 400/70R24 | 440/65R24 | ||
600 | 24 | 14,9-24 | 480/65R24 | ||||
600 | 26.5 | ||||||
600 | 28 | 12,4-28 | 360/70R28 | 420/65R28 | |||
600 | 32 | 9,5-32 | 270/75R32 | ||||
625 | 24 | 16,9-24 | 480/70R24 | 540/65R24 | |||
625 | 26.5 | ||||||
625 | 28 | 13,6-28 | 380/70R28 | 440/65R28 | |||
650 | 26 | 16,9-26 | 480/70R26 | 540/65R26 | |||
650 | 28 | 14,9-28 | 420/75R28 | 420/70R28 | 480/65R28 | ||
675 | 26 | 18,4-26 | 520/70R26 | 580/70R26 | |||
675 | 28 | 16,9-28 | 480/70R28 | 540/65R28 | |||
675 | 30 | 14,9-30 | 420/70R30 | ||||
675 | 30.5 | ||||||
700 | 26 | ||||||
700 | 26.5 | ||||||
700 | 28 | 18,4-28 | 540/75R28 | 600/65R2 | |||
700 | 30 | 16,9-30 | 480/75R30 | 480/70R30 | 540/65R30 | ||
700 | 30.5 | 600/60-30,5 | |||||
750 | 26 | 23,1-26 | 620/75R26 | 650/75R26 | 750/65R26 | ||
750 | 28 | 620/70R28 | |||||
750 | 30 | 600/70R30 | |||||
750 | 32 | 600/65R32 | |||||
750 | 34 | 16,9-34 | 480/70R34 | 500/70R34 | 540/65R34 | ||
750 | 38 | 400/75R38 | |||||
775 | 30.5 | ||||||
775 | 34 | 18,4-34 | 520/75R34 | 520/70R34 | 540/70R34 | 600/65R34 | |
800 | 30 | 23,1-30 | 620/75R30 | 650/70R30 | 710/65R30 | ||
800 | 34 | 540/75R34 | 600/70R34 | ||||
800 | 38 | 16,9-38 | 480/70R38 | 540/65R38 | |||
825 | 30 | 650/75R30 | |||||
825 | 32 | 24,5-32 | 650/75R32 | 680/70R32 | |||
825 | 34 | 20,8-34 | 620/75R34 | ||||
825 | 38 | 18,4-38 | 520/70R38 | 600/65R38 | |||
875 | 32 | 30,5LR32 | 680/75R32 | 800/65R32 | |||
875 | 34 | 10650/75R3410 | 680/70R34 | 750/65R34 | |||
875 | 38 | 20,8-38 | 580/70R38 | 620/70R38 | 650/65R38 | 710/65-38 | |
875 | 42 | 18,4-42 | 600/65R42 | ||||
925 | 34 | 710/75R34 | |||||
925 | 38 | 650/75R38 | 710/70R38 | 750/65-38 | |||
925 | 42 | 20,8-42 | 580/70R42 | 620/70R42 | 650/65R42 | ||
975 | 32 | ||||||
975 | 34 | ||||||
975 | 38 | 800/70R38 | |||||
975 | 42 | 710/70R42 | 850/65-42 | ||||
975 | 46 | 20,8-46 | 620/70R46 | 650/65R46 | |||
1025 | 42 | 710/75R42 |
ETRTO | JANTE ∅ | DIMENSION DU PNEU | |||||
---|---|---|---|---|---|---|---|
Non millim. | Série 60 | Série 55 | Série 50 | Série 45 | Série 40 | ||
425 | 17.5 | 400/55-17,5 | |||||
550 | 22.5 | 600/50-22,5 | 540/45-22,5 | 710/40-22,5 | |||
550 | 26.5 | 400/60-26,5 | |||||
600 | 26.5 | 500/60-26,5 | |||||
625 | 26.5 | 600/55-26,5 | 710/45-26,5 | ||||
625 | 28 | 13,6-28 | 480/60R28 | ||||
650 | 28 | 14,9-28 | 520/60R28 | ||||
675 | 26 | 18,4-26 | 750/50R26 750/50-26,5 | ||||
675 | 28 | 16,9-28 | 600/60R28 | ||||
675 | 30.5 | 600/55-30,5 620/55-30,5 | |||||
700 | 26 | 750/55R26 | |||||
700 | 26.5 | 650/60-26,5 | |||||
700 | 30 | 16,9-30 | 600/60R30 | ||||
700 | 30.5 | 750/45-30,5 | |||||
750 | 25 | 1000/50R25 | |||||
750 | 30 | 710/60R30 | |||||
775 | 30.5 | 710/60-30,5 | 800/55-30,5 | ||||
775 | 34 | 18,4-34 | 710/55-34 | 800/50-34 | |||
800 | 38 | 16,9-38 | 600/60R38 | ||||
825 | 32 | 24,5-32 | 800/60R32 | ||||
825 | 38 | 18,4-38 | 650/60-38 | ||||
875 | 32 | 30,5LR32 | 850/60-32 | 900/55R32 | 1050/50R32 | ||
875 | 38 | 20,8-38 | 710/60R38 | 850/50-38 | |||
925 | 32 | 900/60R32 | |||||
925 | 38 | 850/60-38 | |||||
925 | 42 | 20,8-42 | 710/60-42 750/60-42 | 850/55-42 | 900/50R42 | ||
975 | 38 | 900/60R38 | |||||
1025 | 42 | 900/60R42 |
Pour en apprendre davantage sur les pneus ou sur toutes les techniques qui permettent d'augmenter la rentabilité de votre exploitation, Bridgestone agriculture vous propose de télécharger gratuitement notre eBook complet sur ce sujet :
La majorité des personnes qui ont lu cet article ont aussi lu les articles suivants qui sont classés ci-dessous par ordre de popularité :
Ces informations ont pour seul but de vous sensibiliser aux aspects techniques et fonctionnels des pneus agricoles et de leur utilisation. Elles ne vous permettent pas de porter un jugement ou une conclusion définitive à une problématique donnée. Seul votre expert en pneu agricole est en mesure d'effectuer une expertise technique et de prendre une décision finale, au cas par cas.
